“配電綜合監(jiān)控裝置” 可采集電壓、電流、NTC溫度等信息，能實現開關量的輸入輸出并支持5G\電力載波\無線等多種通訊方式，各功能模塊可根據實際需求靈活搭配。該產品各模塊間采用級聯總線進行連接，級聯總線提供DC24V供電電源及RS485通訊。通過POE接口實現快速組網，方便易用。

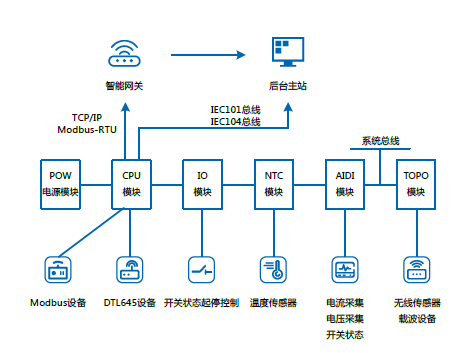

功能示意圖
1)POW模塊：
POW模塊為電源模塊,為系統(tǒng)各設備提供穩(wěn)定的供電。
AC220V電源輸入，DC24V電源輸出，輸出功率36W。
外形尺寸：高112mm*寬39.5mm*深76 mm
2)CPU模塊：
1路以太網接口，1路RS232調試接口(RJ45)，4路RS485,1路級聯RS485，4G模塊SIM卡槽。
采用標準miniPCI接口4G模塊，支持多種品牌4G模塊，模塊自動識別與配置。
CPU模塊功耗2.4W。
外形尺寸：高112mm*寬39.5mm*深76 mm
3)IO模塊：
6路開關量輸入，4路繼電器輸出。每一路開關量輸出分為常開點(NO)、常閉點(NC)。
使用2個撥碼開關來設定地址。
IO模塊功耗1W。
外形尺寸：高112mm*寬39.5mm*深76 mm
4)NTC模塊：
8路NTC模擬量輸入，采用12位高速ADC，溫度范圍為-40~200度。使用2個撥碼開關設定地址。
NTC模塊功耗1W。
外形尺寸：高112mm*寬39.5mm*深76 mm
5)AIDI模塊：
8路開關量輸入，3路電壓采集，9路電流采集，1路485用于級聯，使用2個撥碼開關設定地址。
通過內部集成的3個電壓互感器來采集電壓；電流采集為外部接入的為40mA的直流弱電線號。
AIDI模塊功耗1.2W。
外形尺寸：高112mm*寬39.5mm*深76 mm
6)TOPO模塊：
TOPO模塊包含1路RS232調試接口，3路RS485接口（1路用以級聯），1路載波/無線可選。使用2個撥碼開關設定地址。
當撥碼開關地址同時設置0時，可當單獨設備使用。
TOPO模塊功耗1.2W。
外形尺寸：高112mm*寬39.5mm*深76 mm
